鋼結構的廠房一般空間都是比較大的，通常是以框架為結構才搭建廠房，那么你會看圖紙嗎？簡單的說看圖要從上往下看、從左往右看、由外向內看、由大到小看、由粗到細看，圖樣與說明對照看，建施與結施圖結合看，通過這幾方面在進行詳細的看，下面小編就為大家介紹下吧！

一、鋼結構廠房施工圖紙怎么看

1、看圖方法：從上往下看、從左往右看、由外向內看、由大到小看、由粗到細看，圖樣與說明對照看，建施與結施圖結合看。

2、看圖步驟：

①先把目錄看一遍，了解是什么類型的建筑，是工業廠房還是民用廠房，建筑面積有多大，是單層、多層還是高層，是哪個建設單位、哪個設計單位，圖紙共有多少張等。按照圖紙目錄檢查各類圖紙是否齊全，圖紙編號與圖名是否符合。

②看圖程序是先看設計總說明，以了解建筑概況、技術要求等，然后進行看圖。一般按目錄的排序逐張往下看，如先看建筑總平面圖，了解建筑物地理位置、高程、坐標、朝向以及與建筑物有關的一些情況。作為施工技術人員，看過建筑總平面圖之后，就需要進一步考慮施工時如何進行施工的平面布置。

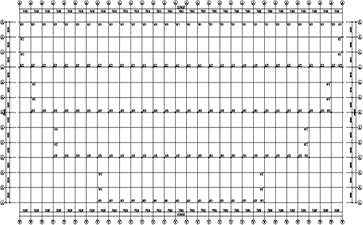

③看完建筑總平面圖之后，一般先看施工圖中的平面圖，從而了解房屋的長度、寬度、軸線間尺寸、開間大小、內部一般的布局等。看了平面圖之后可再看立面圖和剖面圖，從而達到對建筑物有一個總體的了解。

④先從基礎平面圖、剖面圖了解挖土的深度，基礎的構造、尺寸、軸線位置等開始仔細地看圖。按照：基礎、鋼結構、建筑、結合設施（包括各類詳圖）這個施工程序進行看圖，遇到問題可以記下來，以便在繼續看圖中得到解決，或到設計交底時再提出得到答復。

注：在看圖中還應該對照建筑圖與結構圖查看有無矛盾，構造上能否施工，支模時標高與砌磚高度能不能對口（俗稱能不能交圈）等。

3、施工圖是根據投影原理繪制的，用圖紙表明房屋建筑的設計及構造做法。要看懂施工圖，應掌握投影原理并熟悉房屋建筑的基本構造。

4、施工圖采用了一些圖例符號以及必要的文字說明，共同把設計內容表現在圖紙上。因此要看懂施工圖，還記住常用的圖例符號。

5、讀圖應從粗到細，從大到小。先大概看一遍，了解工程的概貌，然后再細看。細看時應先看總說明和基本圖紙，然后再深入看構件圖和詳圖。

6、一套施工圖是由各工種的許多張圖紙組成的，各圖紙之間是互相配合、緊密聯系的。圖紙的繪制大致按照施工過程中不同的工種、工序分成一定的層次和部位進行，因此要有聯系的、綜合的看圖。

7、結合實際看圖。根據實踐、認識、再實踐、再認識的規律，看圖時聯系實踐，就能比較快地掌握圖紙的內容。

二、鋼結構廠房的設計要點

1、鋼結構廠房設計采用的結構體系

①鋼結構廠房因為工藝布置的要求，一般都需要大空間，結構通常采用框架結構，在層數較多、工藝條件許可的情況下也可以采用框剪結構。

②結構布置的原則是：盡量使柱網對稱均勻布置，使房屋的剛度中心與質量中心相近，以減小房屋的空間扭轉作用，結構體系要求簡捷、規則、傳力明確。

③避免出現應力集中和變形突變的凹角和收縮，以及豎向變化過多的外挑和內收，力求沿豎向的剛度不突變或少突變。

④由于多層廠房跨度方向尺寸較大，柱子少；而柱距方向尺寸較小，柱子多。一般都是橫向控制，使縱橫向的抗震能力大致相同，不僅有利于抗震，也使設計更為經濟合理。

2、鋼結構廠房設計的選址

①廠房設計選址很關鍵，因盡量避免地震區，地震區房屋的伸縮縫是合一的，當房屋較長時，宜采取下列一些構造措施和施工措施以少設伸縮縫及防震縫。

②施工中，每隔40m設置一道800mm一個1400mm寬的后澆帶，后澆帶的位置設在結構受力影響小的區段；在溫度影響較大的頂層、底層、山墻和內縱墻端開間的墻體等部位，適當提高配筋率；加厚屋面隔熱保溫層或設置架空層形成通風屋面。

3、鋼結構廠房的的防火設計

鋼結構工業廠房防火能力很差，當鋼材受熱在100℃以上時，隨著溫度的升高，鋼材的抗拉強度降低，塑性增大；溫度在250℃左右時，鋼材抗拉強度略有提高，而塑性卻降低，出現藍脆現象；當溫度超過250℃時鋼材出現徐變現象；當溫度達500℃時，鋼材強度降至很低，以致鋼結構塌落。因此，鋼結構做隔熱及防火設計。

4、鋼結構廠房的防腐設計

①鋼結構表面直接暴露在大氣中就會銹蝕，當鋼結構廠房空氣中有侵蝕性介質或鋼結構處在潮濕環境中時，鋼結構廠房銹蝕就會更加明顯和嚴重。鋼結構的銹蝕不僅會使構件截面減小，還會使鋼構件表層局部產生銹坑，當構件受力時將引起應力集中現象，使結構過早破壞。

②對鋼結構廠房構件的防銹蝕問題應予以足夠的重視，并應根據廠房侵蝕介質情況和環境條件在總圖布置、工藝布置、材料選擇等方面采取相應對策和措施，以確保廠房結構的安全。

③為了防止金屬表面銹蝕，常采用防銹防腐涂料對其進行涂裝保護，保護層透氣是造成金屬表面失去陰極保護而加快銹蝕速率的誘因。

④防腐涂層只有具備了致密、疏水性強、附著力好、電阻大或涂層足夠厚的條件時，才能有效地屏蔽水蒸氣、氧氣、氯離子等的侵蝕，起到物理防銹作用。一般室內鋼結構在自然大氣介質作用下，要求涂層厚度100μm，即底漆兩道，面漆兩道。

⑤露天鋼結構或在工業大氣介質作用下的鋼結構，要求漆膜總厚度為150μm～200μm。在酸環境中的鋼結構要求使用氯磺化防酸漆。鋼柱柱腳在地面以下部分要用不低于C20的混凝土包裹，其保護層厚度不小于50mm。

5、鋼結構廠房設計電梯間的位置安排

多層廠房由于設備、貨物很重，豎向運輸的需要，均要設置電梯。鋼筋混凝土電梯井筒剛度很大，應充分考慮電梯井筒對建筑物的偏心影響，在結構布置上盡量避免電梯井筒布置在建筑物的角部和端部。

以上就是關于“鋼結構廠房施工圖紙怎么看及廠房設計要點”的介紹，希望可以幫到您。
